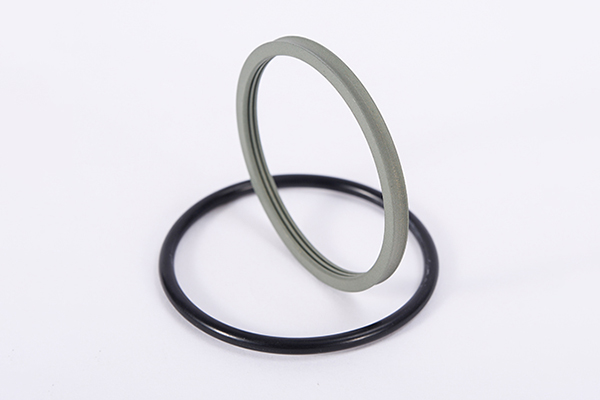

轴用旋转格莱圈
压力Pressure
温度Temperature
速度Sliding speed
介质Medium
≤30 MPa
-35…+200 ℃
≤2 m/s
≤2 m/s
液压油、阻燃液、水、气
| 材料 Material | ||
| O 圈 O ring | 滑环slide ring | |
| 标准设计Standard | NBR | PTFE-青铜PTFE-Bronze |
| 特殊Standard(on request) | FKM | PTFE 碳纤维PTFE-carbon |
| 设计标准或互换 Standard or can fit the groove |
| 设计选用时可参考Trelleborg公司TG3系列、Merkel公司M15 系列、Parker公司OQ系列、AS公司的XRB系列标准。 |
| Installation Dimension table based on Metric Size 公制沟槽尺寸(mm) | ||||||||
| 轴径dh9 | 沟槽底径D H9 | 槽宽 L +0.2 | O型圈线径 d1 | R1≤ | C≥ | 最大挤出间隙 Max Gap E | ||
| 100bar | 200bar | 300bar | ||||||
| 2~18 | d+4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 |
| 20~36 | d+7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 |
| 40~190 | d+11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 |
| 200~250 | d+15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 |
| 280~640 | d+21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 |
| 650~950 | d+28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 |
订货号Order Number
轴径d h8
槽底径D H9
槽宽L+0.2
GRS0020
2
6.9
2.2
GRS0040
4
8.9
2.2
GRS0060
6
10.9
2.2
GRS0061
8
12.9
2.2
GRS0100
10
14.9
2.2
GRS0120
12
16.9
2.2
GRS0150
15
19.9
2.2
GRS0160
16
20.9
2.2
GRS0180
18
22.9
2.2
GRS0200
20
27.5
3.2
GRS0220
22
29.5
3.2
GRS0250
25
32.5
3.2
GRS0280
28
35.5
3.2
GRS0300
30
37.5
3.2
GRS0320
32
39.5
3.2
GRS0350
35
42.5
3.2
GRS0360
36
43.5
3.2
GRS0400
40
51
4.2
GRS0420
42
53
4.2
GRS0450
45
56
4.2
GRS0480
48
59
4.2
GRS0500
50
61
4.2
GRS0520
52
63
4.2
GRS0550
55
66
4.2
GRS0600
60
71
4.2
GRS0630
63
74
4.2
GRS0700
70
81
4.2
GRS0750
75
86
4.2
GRS0800
80
91
4.2
GRS0900
90
101
4.2
GRS1000
100
111
4.2
GRS1050
105
116
4.2
GRS1100
110
121
4.2
GRS1150
115
126
4.2
GRS1200
120
131
4.2
GRS1250
125
136
4.2
GRS1300
130
141
4.2
订货号OrGer Number
轴径d h8
槽底径D H9
槽宽L +0.2
GRS1400
GRS1500
GRS1600
GRS1700
GRS1800
GRS1900
GRS2000
GRS2100
GRS2200
GRS2500
GRS2800
GRS3000
GRS3200
GRS3500
GRS3600
GRS4000
GRS4200
GRS4500
GRS4800
GRS5000
GRS5200
GRS5500
GRS6000
GRS6200
GRS6300
GRS6400
GRS6500
GRS6800
GRS7000
GRS7200
GRS7500
GRS8000
GRS8500
GRS9000
GRS9500
950
978
9.5
